33.a Vorderachse
Bis 06.'64 wurden grundsätzlich Girling-Sättel (wie 220SE) verbaut, danach konnten wahlweise ATE-Bremsen verbaut werden. Mit Produktionsbeginn W108 verschwanden die Girling-Sättel und ältere Fahrzeuge konnten auf ATE nachgerüstet werden. Ab Einführung des 250SL: vergrößerter Bremsscheiben-Durchmesser (Grund für geänderte Achsschenkel, vorher war Montage von 13'' Felgen noch möglich). Der Drehstab-Durchmesser wurde Ende '67 von 22 mm auf 20 mm verringert.

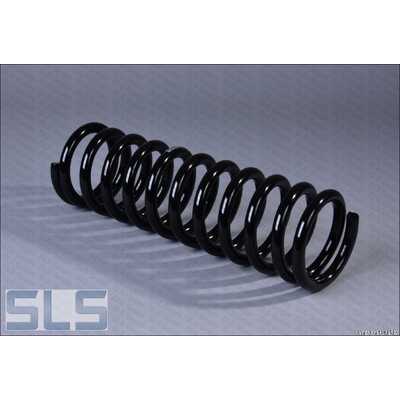

Mögliche Varianten bei Limo-Achsen: andere Domlageranordung (Teile 132+133), andere Länge Blattfeder+Exzentrizität der Gummis 121 (Nachlauf-Werte), andere Spiralfedern.
Das Fahrzeugniveau wird gemäß Tabellenbuch anhand der unteren Lenkerstellung kontrolliert. Mehrheitlich wird mit Federzwischenlage Nominalmaß 20mm (Klickbereich 146) ein Erstversuch der Einstellung unternommen.
[192] Splint 2,5 x 25, Kronenmuttern Lenkgestänge
- Artikelnummer
- 133007
- Lager:
- Artikel ist vorrätig
- Gewicht:
- 0,00 kg
[133] Anschlagplatte, Vorderachsträger 230 - 280 SL
Vgl.-No: A1133300077
- Artikelnummer
- 233861
- Lager:
- Artikel ist vorrätig
- Gewicht:
- 0,18 kg
Zylinderstift für Rep.-Satz Achsschenkelbolzen
Teil von 233050
- Artikelnummer
- 233750
- Lager:
- Artikel ist vorrätig
[111] Sicherungsblech Sattel vorn, '66 - 12/1976
Vgl.-No: A1159940732
- Artikelnummer
- 242008
- Lager:
- Artikel ist vorrätig
- Gewicht:
- 0,02 kg
[132] Gummilager, Vorder-Achsträger Vgl.-No: A1113301575
- Artikelnummer
- 233060
- Lager:
- Artikel ist vorrätig
- Gewicht:
- 0,65 kg
[135] Schraube M12 X 1,5 X 90, schwarz, Achsträger
Vgl.-No: N308765012003
- Artikelnummer
- 233063
- Lager:
- Artikel ist vorrätig
- Gewicht:
- 0,08 kg
